杜比官网提供了一套名为Dolby Atmos Room Design Tool v6.9.0 HE+Music的Excel工具。输入房间尺寸、选择5.1.4～9.1.6布局后，它可以生成扬声器位置、角度，并估算扬声器的最大声压余量。各位发烧友朋友是不是眼前一亮，这不就是一直想要的影院设计软件嘛！

且慢，在真实的家庭空间，扬声器位置设计经常受到门、窗、横梁、是否吊顶和透声幕限制；较大的项目还会出现多排座位、多只超低音和二十个以上独立声道。DARDT能帮助我们解决其中一部分问题，但不能作为复杂家庭影院的完整设计工具。

注：DARDT为Dolby Atmos Room Design Tool的简写

DARDT围绕参考位置建立扬声器几何关系，家庭影院往往要兼顾更大的座位区域

一、运行工具先解决办公软件兼容

DARDT不是独立程序，而是一份结构复杂的Excel二进制工作簿。文件内部包含大量公式、数据验证、条件格式、图表、隐藏数据库和自动控制功能，运行要求远高于日常办公文件。

我一开始使用Excel 2016运行DARDT，主设计页面虽然能够显示，但大部分功能缺失，而且设计输出页出现了#NAME?错误。后来查阅杜比v6.9.0发布说明，其明确要求使用Microsoft 365桌面应用中的最新版Excel。改用Office 2024 ProPlus工作簿可以正常运行了，根据官方说明理解，WPS和LibreOffice等兼容软件可能也会出现运行出错，请用过的朋友留言交流。

旧版Excel中，输出页面可能出现#NAME?等公式错误

二、工具并非为家庭影院开发

Dolby Atmos Room Design Tool v6.9.0 HE后缀的HE指的是Dolby Atmos Home Entertainment Studio，也就是为电影家庭版、流媒体、剧集、游戏、播客和有声读物制作声音的录音棚，并不是Home Theater家庭影院。它首先服务于“制作家庭版杜比全景声内容的人”，不是专门为消费者的私人影院开发。

工具提供Default（默认）、Advanced（高级）和Music–Advanced（音乐高级）三种模式。默认模式包含房间尺寸、扬声器布局、器材选择和设计反馈，监听声压级可在约70～85 dBC之间设置，默认79 dBC。高级模式增加自定义扬声器与功放录入、调试检查、RT60、延时计算和基础声学分析。音乐高级模式面向Dolby Atmos Music录音棚，默认采用9.1.4和85 dBC，并强调超低音低频管理。

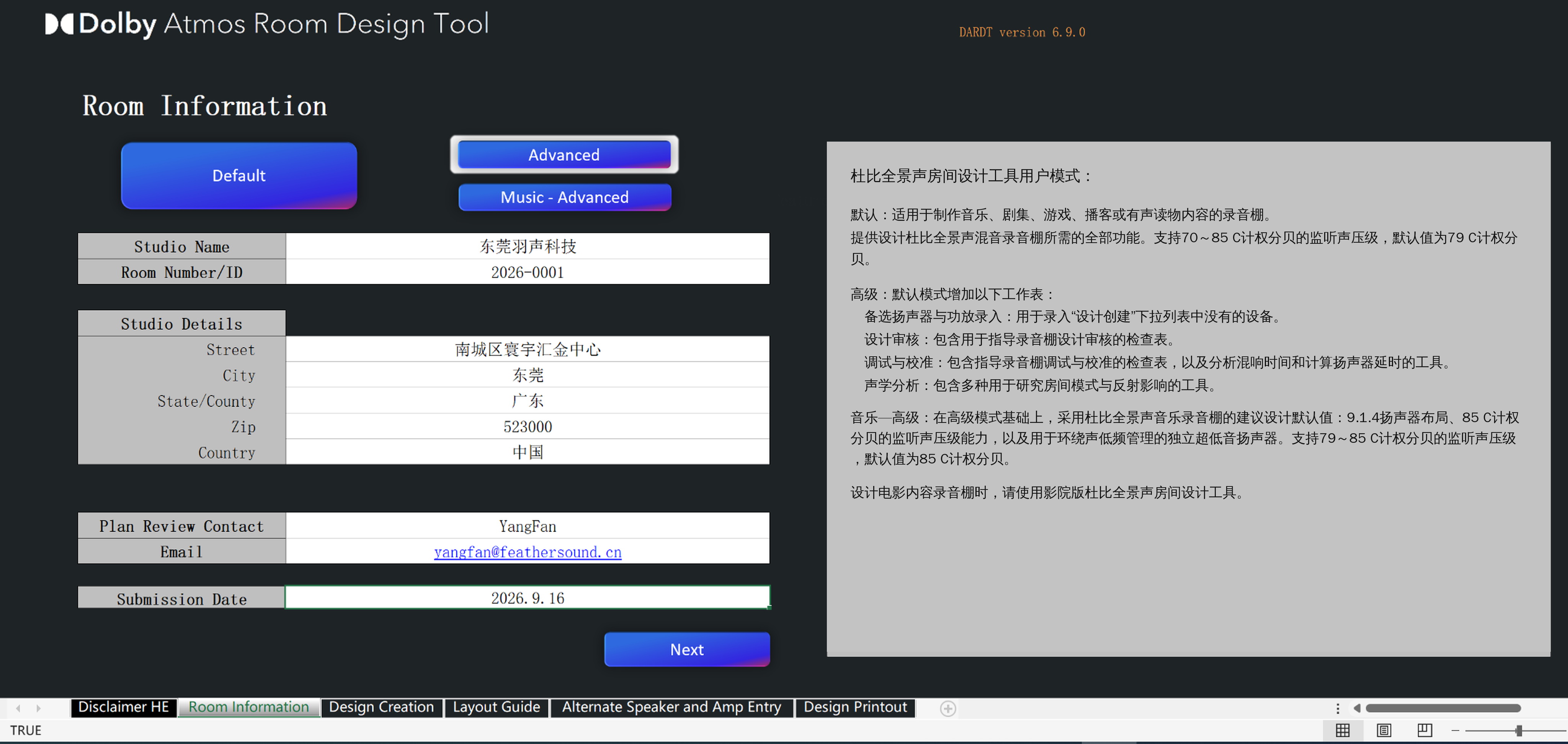

DARDT的三种用户模式都围绕杜比全景声制作录音棚展开

三、优点是把杜比建议变成直观数据

《DolbyAtmos家庭影院安装指南》提供的杜比全景声布局图，主要告诉我们扬声器应位于哪个角度范围，DARDT则把房间长度、宽度、高度、混音位、扬声器角度和安装坐标放入同一个三维体系。用户既可以输入XYZ坐标，也可以输入以混音位为基准的角度，软件会换算并生成初始位置。这样可以避免平面图看似正确、侧立面却出现计算错误的情况。

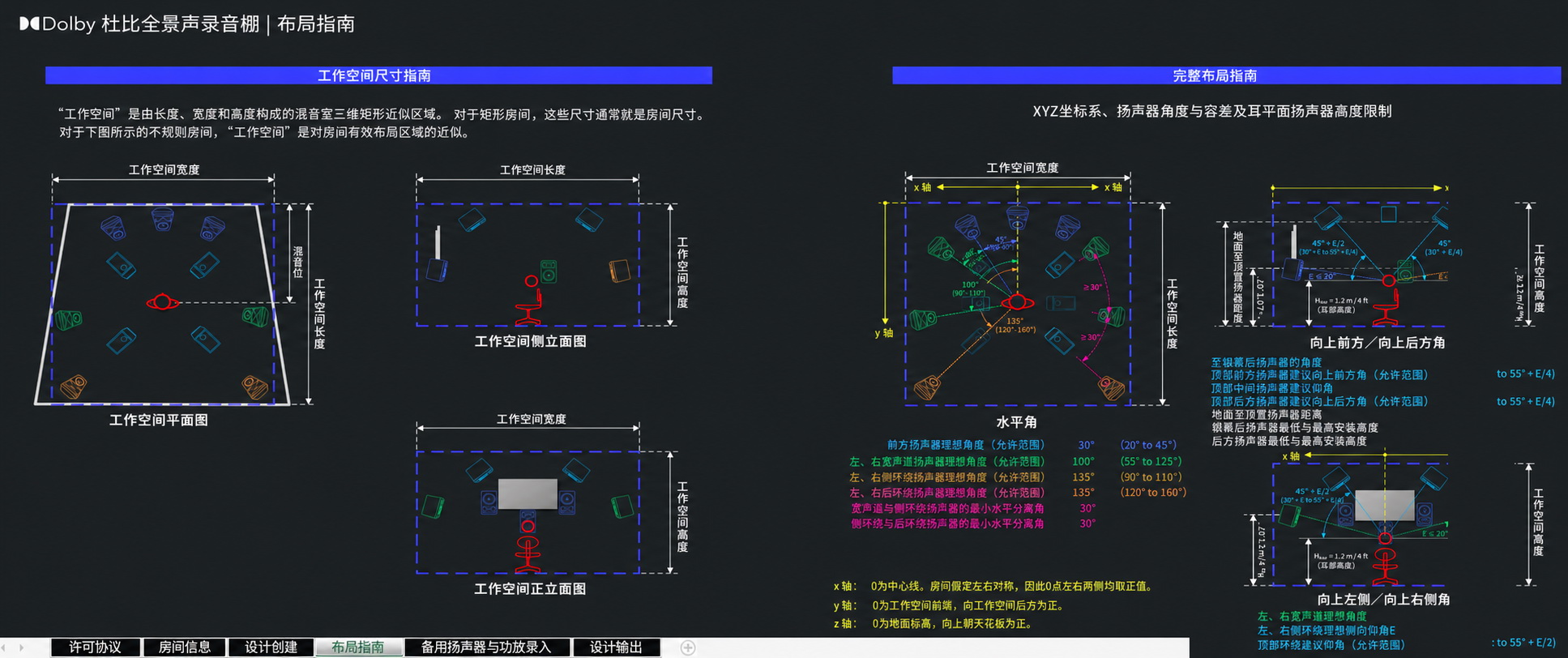

布局指南同时定义工作空间、XYZ坐标、水平角、仰角和耳平面扬声器高度

它还会自动检查工作空间能否容纳所选布局、混音位是否过于靠前或靠后、顶置扬声器高度是否足够，以及宽声道、侧环绕和后环绕之间是否保留了必要分离角。出现问题时，设计反馈区域会指出具体声道，并给出调整方向。对于第一次自行设计7.1.4或9.1.6的玩家，这个工具非常有指导意义。

DARDT的另一项优势，是预估器材能力是否能够满足监听位置声压级。我们在工具选择数据库中的有源或无源扬声器后，工具会依据厂家数据、扬声器距离和目标监听级，估算混音位的最大SPL、目标值以上的余量、无源扬声器所需功率和功放能力，帮助设计者在施工前发现问题。

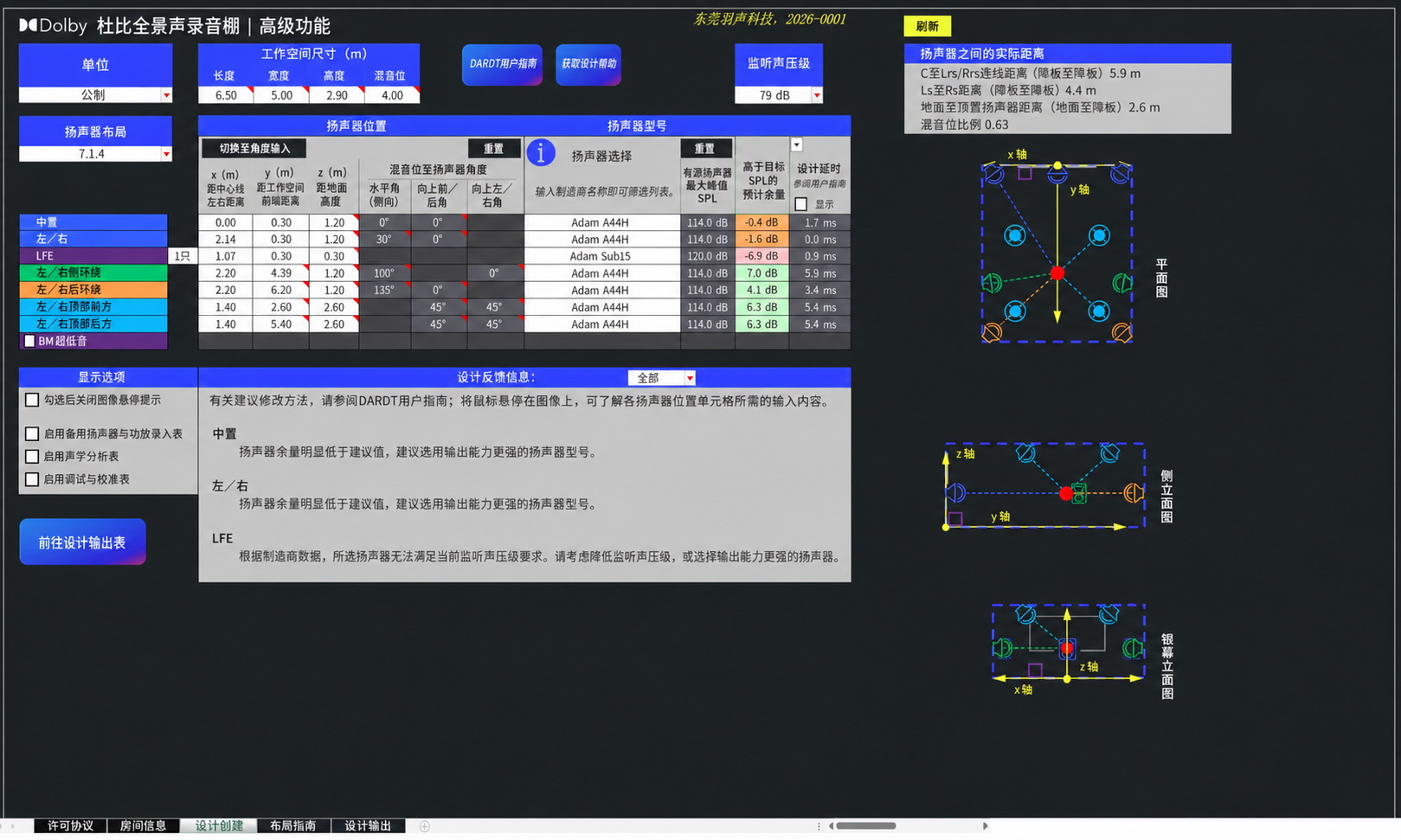

设计创建页面把位置、器材型号、声压余量、设计延时和反馈信息集中在一起

四、DARDT不能包办复杂家庭影院设计

多排座位设计复杂程度超过单一混音位

DARDT的几何、声压和延时计算主要围绕一个皇帝位进行，这是典型的小型录音棚工作方式。三人位沙发、两排或三排座椅是家庭影院常见形态。此时我们需要知道边缘座位是否偏离扬声器覆盖、前后排声压差有多大、顶部声场能否覆盖全部观众，以及哪个座位的表现最差。

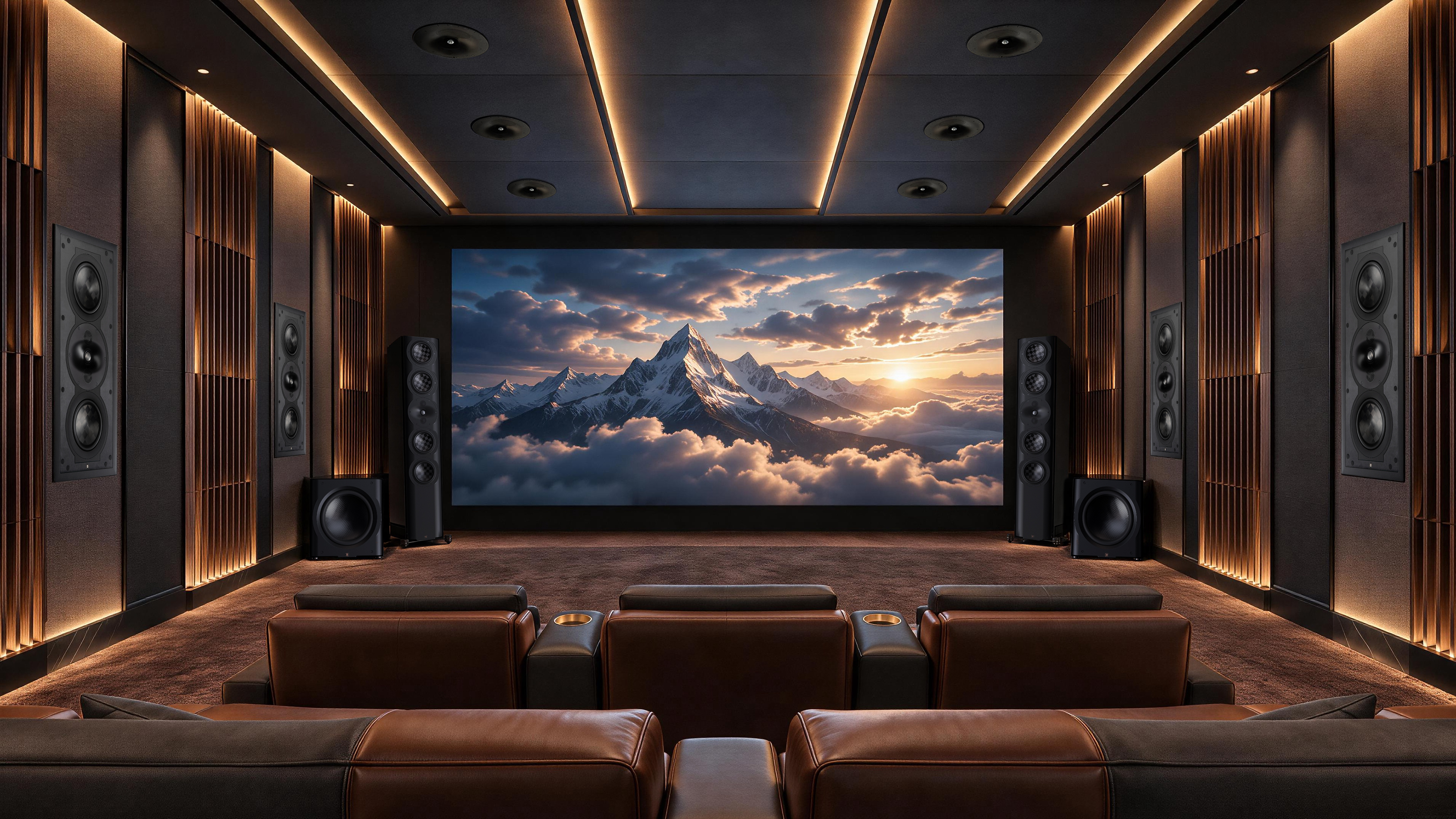

大空间多排座椅影院必须增加覆盖范围和座位一致性分析

对于高于9.1.6的系统无能为力

DARDT主要覆盖5.1.4～9.1.6等常见录音棚布局。复杂家庭影院可能采用9.1.8、13.1.10、15.1.10甚至接近24.1.10的布局。高级模式中的Array阵列，是让多只扬声器共同重放一个声道，并不等于增加独立Atmos渲染通道，不能借此完整模拟三十多个独立输出的家庭前级。

品牌的测试标准影响工具预测准确性

不同品牌有可能采用不同的扬声器测试方式，也许使用单只或一对扬声器、1米或2米、自由场或半空间、峰值或连续值，以及不同测试信号、峰值因数、频率范围和失真限制公布最大SPL。如果在工具选择了错误的测试条件，表格则会给出错误的结果。

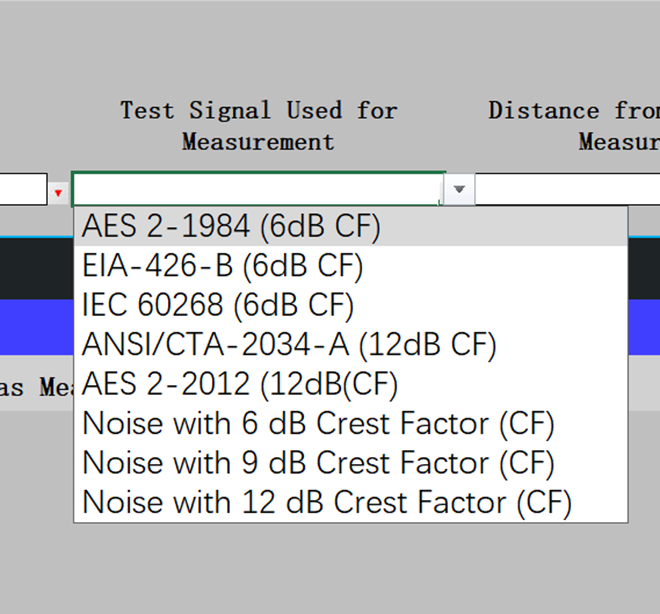

不同品牌的“最大SPL”可能对应不同测试信号和峰值因数，选择错误会直接改变换算结果

比如我在工具添加Perlisten S7t扬声器，其网站公布的最大声压级为100 Hz至20 kHz范围内117 dB peak，并限定二次、三次谐波低于2%，但公开资料没有说明这个数据符合DARDT下拉框的哪一个测试条件。我们不能瞎猜，去自行认定它采用AES、IEC或CTA中的某一种测试标准。如果资料不完整，就无法获得准确的计算结果。

高级模式允许录入数据库外的扬声器和功放，但必须完整填写测量条件

真实房间 多超低音和声学性能仍需另行设计

DARDT不能完整计算透声幕损耗、幕后空腔反射、座椅与人体吸声、实际指向性、功放限幅和扬声器动态压缩。它虽然包含房间比例、理论驻波、Schroeder频率、边界干涉、地面与天花板反射及RT60分析，但模型以规则房间和简化边界为基础，不能替代专业声学仿真。

多只超低音还要处理不同座位的低频一致性、延时、极性、相位对齐、LFE与低频管理，以及Dirac ART或Trinnov WaveForming的控制策略。这些都超出了DARDT的核心能力。通过它，也无法判断影院是否达到CTA/CEDIA RP22要求的对白清晰度、定位、移动、包围、动态、低频冲击力、观众覆盖和隔声指标，以及影院设计是否能够达到RP22 Level 3或Level 4等级。

五、结语

DARDT是一套优秀的杜比官方设计辅助工具，它最擅长单一核心听音位置、标准5.1.4至9.1.6布局、扬声器角度和坐标，以及基础声压与功放能力预估。对单个座椅的普通玩家来说，把它当成杜比布局的计算尺，用来辅助影院设计非常好用。如果把这个工具当做超过9.1.6的影院或者更加复杂家庭影院的设计软件，就会超出它的能力边界。

资料依据

• Dolby Atmos Room Design Tool v6.9.0 HE+Music Release Notes，2026年7月22日。

• Dolby Atmos Room Design Tool v6.9.0 HE+Music工作簿及其内置说明。
